Справочник: Грейферы

Технические характеристики грейфера на колесной базе


Рабочая область

Рабочая область грейфера на базе колесного экскаватора

♦ База:
экскаватор полноповоротный колесный

♦ Применение:
разработка котлованов, глубиной от 6 до 13 метров в условиях плотной застройки, стесненяющей рабочую зону

♦ Особенности эксплуатации:
работа только(!) на твердом асфальтном или бетонном покрытии; максимальное давление на грунт достигается при работе с передней или задней стороны экскаватора

♦ Оборудование:
штанговый гидравлический грейфер с челюстным ковшом

♦ Доп. оборудование:
ковш стандартный

Объем ковша грейфера, высота разгрузки, максимальная глубина копания и дальность подачи ковша приведены в таблице:

ковш, м³ A B C
JCB 160 0,9 3 13 7
JCB 200 0,6 4,5 13 8
все размеры указаны в метрах

Если параметры представленных моделей подходят для выполнения вашей задачи - узнайте цену!


Габариты


Габариты колесного экскаватора позволяют производить перевозку без сопровождения ГАИ. В некоторых случаях грейферное оборудование перевозиться отдельно.

Габариты грейфера на базе колесного экскаватора
A B C D E F G
JCB 160 8,28 3,2 2,33 2,5 1,27 2,49 3,55
JCB 200 9,35 3,15 2,53 1,75 1,31 2,49 3,64
все размеры указаны в метрах

Технические характеристики грейфера на гусеничной базе


Рабочая область

Рабочая область грейфера на базе колесного экскаватора

♦ База:
экскаватор полноповоротный гусеничный

♦ Применение:
разработка котлованов, глубиной от 6 до 30 метров в условиях тяжелой проходимости и значительных перепадах рельефа

♦ Особенности эксплуатации:
максимальное давление на грунт достигается при работе с любой стороны экскаватора

♦ Оборудование:
телескопический гидравлический грейфер с челюстным ковшом

♦ Доп. оборудование:
ковш стандартный

Объем ковша грейфера, высота разгрузки, максимальная глубина копания и дальность подачи ковша приведены в таблице:

ковш, м³ A B C
Hitachi 135 0,33 4 16,5 8,1
Hitachi 225 0,7 4,3 20 9
CAT 325 1 4,5 30 9,4
все размеры указаны в метрах

В случаях, когда разработку грунта необходимо вести за пределами максимальной дальности подачи ковша, грейферы оснащают челюстным ковшом с пониженным объемом для уменьшения давления на узлы телескопического механизма, что позволяет эффективно работать с небольшими отклонениями от вертикали.


Габариты

Согласно ПДД при перебазировке негабаритных гусеничных экскаваторов обязательно сопровождение ГАИ. Перевозка производиться только в ночное время, согласно режиму введенному на МКАД для движения грузовых транспортных средств.

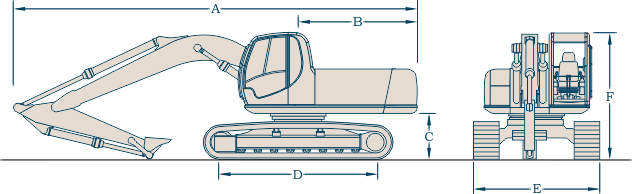

Габариты грейфера на базе гусеничного экскаватора
A B C D E F
Hitachi 135 7,31 1,47 0,89 2,88 2,69 2,74
Hitachi 225 8,94 1,99 1,01 3,37 2,8 3,08
CAT 324 10,06 2,94 1,06 3,45 2,99 2,98
все размеры указаны в метрах

Если вас заинтересовали услуги или аренда представленных моделей грейферов - узнайте цену!
